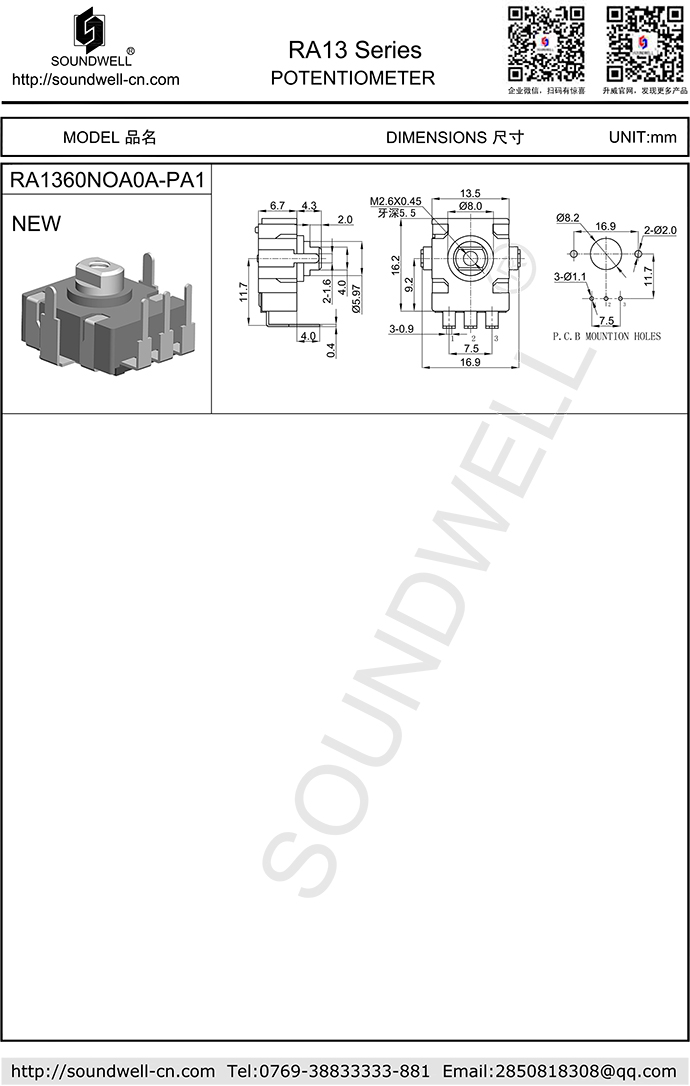

| 電位器型號： | RA13 |

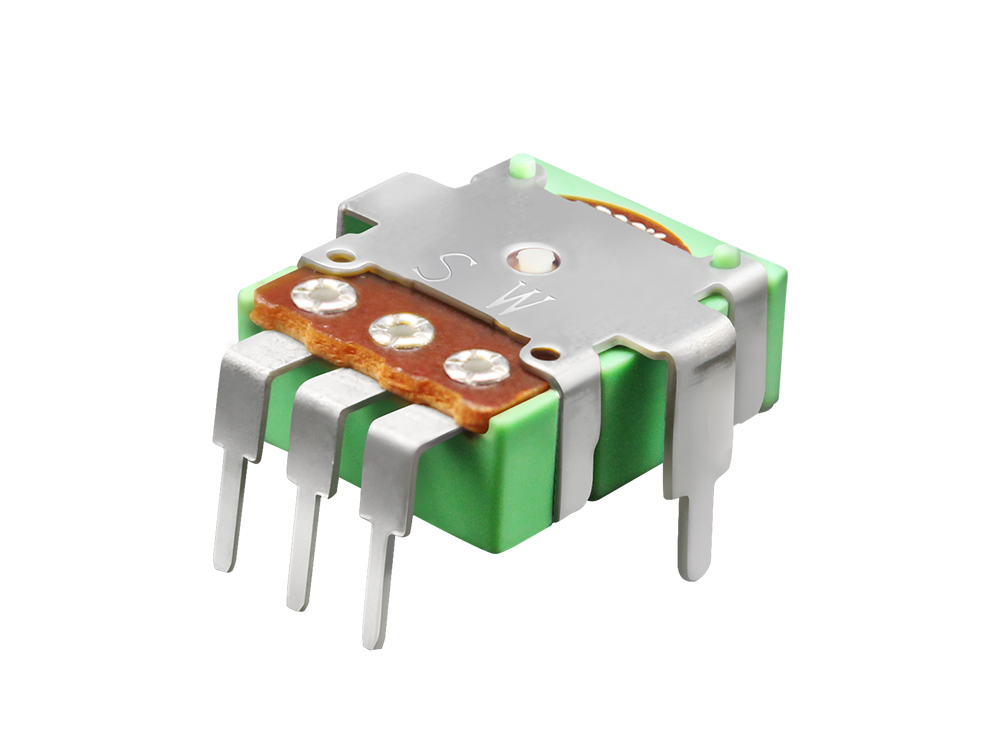

| 名稱： | RA13旋轉電位器 |
| 主要規格: | 外形尺寸：13.5mm 旋轉角度：180°±10° 額定功率：0.03W 最高使用電壓：AC 50V/DC 20V； 工作溫度： －10℃ ～70℃； 旋轉壽命：30，000次以上； |
| 產品特點： | 此產品軸心可鎖螺絲固定旋鈕，節省了整機空間。產品旋轉手感好，性能 穩定。 |
| 應用領域： | 該產品適用于收音機、音響及相關電子設備上，主要起到調臺、調音量、調溫等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：50~200gf.cm
2、Total Rotational Angle 旋轉角度：180°±10°
3、Shaft Stop Strength 止檔強度：≥3Kgf.cm
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1M，±30%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.03W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
6、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
