旋轉編碼器怎么安裝?
旋轉編碼器是一種基于電磁感應原理的精密測量角位移的傳感器，可以用來測量機械裝置的轉速,也可以對機械裝置進行調速,有時候機械加工的速度需要改變就可以使用旋轉編碼器來工作.那么如何正確的安裝旋轉編碼器呢?

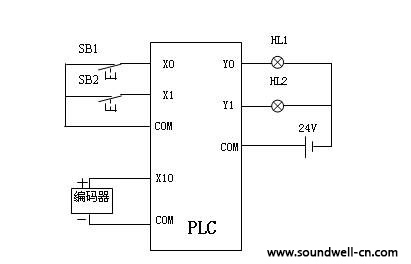

常用的旋轉編碼器有5條引線，其中3條是脈沖輸出線，1條是COM端線，1條是電源線（OC門輸出型）。電源可以是外接電源，也可直接使用PLC的電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接，A、B為相差90度的脈沖。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地，提高抗干擾性。
旋轉編碼器安裝步驟及安裝注意事項
1. 請務必牢固安裝編碼器，以免震動而造成松動;
2. 當編碼器的軸和機器軸聯結時,務必確保軸的負載不能超過它的最大允許值;
3. 當編碼器的軸通過聯軸器和機器的軸聯結時，請確保沒有偏差;
4. 請勿用剛性聯軸器聯結;
5. 請鎖緊聯軸的螺絲以免在使用過程松動;
6. 請選擇合適的聯軸器,因為聯軸器的重量也是增加軸的負載;
7. 當用傳送帶聯結時,請用定時傳送帶,否則傳送的角度不精確;
8. 當使用定時傳送帶時,請確保傳送帶的張力是合適的.在使用過程中請注意皮帶安裝和松脫;
9. 請避免在旋轉過程中徑向負載導致皮帶輪的震動和偏差;
10.當編碼器的軸和機器的軸用齒輪聯結時,請避免徑向負載導致齒輪的部份或整體震動;
11.請不要通過聯軸器,傳送帶和齒輪來敲擊編碼器;
12.軸的聯結震動應該控制在0.1T.I.R.
.jpg)
通過如上旋轉編碼器安裝方面的知識,相信大家對安裝過程中應注意的問題有一個大概的了解,安裝使用時將這些問題考慮進去,就可以安全操作旋轉編碼器了.
