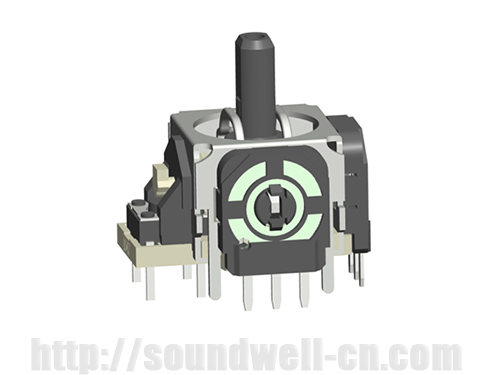

搖桿電位器原理及結構
搖桿電位器被廣泛應用于游戲手柄中，對于搖桿電位器的工作原理您知道嗎？怎樣判斷搖桿電位器帶不帶開關？是否是雙聯？是否環保？今天升威電子給大家講講搖桿電位器原理及結構。
搖桿電位器在直流電路中作為電流調節使用時，將有電流通過搖桿電位器的滑動臂，此時由于陽極氧化的原因會導致電阻值異常增加。在這種情況下，建議將連接電阻體的端子接負極，滑動臂接正極。如果直流電流直接通過搖桿電位器，搖桿電位器的陽極就會受到氧化損傷，從而讓搖桿電位器的阻抗變大，因此最好是將電流的負極接在跟碳膜片接觸的端子上，正極接在跟刷子（搖桿電位器接觸片）的端子上。
搖桿電位器作為可變電阻器時，建議作調整電壓的分壓器使用，同時搖桿電位器的負載電阻RL應不小于搖桿電位器公稱阻值RT的10倍。
在穩壓器中用來調節輸出電壓，故設計搖桿電位器應滿中順時針調節時輸出電壓升高，反時針調節器節時輸出電壓降低；在可調恒流充電器中搖桿電位器用來調節充電電流折大小，設計搖桿電位器時應滿中順時針調節時，電流增大。IC座，設計印刷板圖時，在使用IC座的場合下，一定要特別注意IC座上定位槽放置的方位是否正確，并注意各個IC腳位是否正確
怎樣判斷搖桿電位器帶不帶開關？是否是雙聯？是否環保？
1、零件組成有： 電阻片，推柄，刷子，外殼。
2、環保與不環保區分： 主要是指電阻片本身材質是否符合ROSH環保要求。
3、單聯: 即為常見單聯產品，轉到1腳或3腳末端均有阻值，有兩端殘留阻值（即1~2腳與2~3腳）,為1腳、2腳、3腳
4、單聯帶開關,即電阻片一端印有絕緣層,當VR轉到該端時,刷子運行到與絕緣層上起斷開(開關)作用
5、雙聯不帶開關共1腳：即普通雙聯型號，電阻片兩個電阻體碳膜1腳連結一起，現有成品名稱為R1001G均為雙聯不帶開關共1腳
6、雙聯不帶開關共3腳：即電阻片電阻片兩個電阻體碳膜3腳連結一起，現有成品名稱為R1001L均為雙聯不帶開關共3腳
7、帶開關與不帶開關區分：產品在推到3腳或1腳末端時，測試無阻值斷開（開路），帶開關與不帶開關為電阻片兩種印刷，一種是印絕緣層，使刷子運行到該段位時斷開，另一種是不印，刷子運行到該段位時，刷子直接與基板接觸斷開
8、真雙聯與假雙聯區別：假雙聯是同個電阻片上的兩個電阻體，其中共用一個2腳銀層（其中一端兩個鍍金聯起來），假雙聯是同個電阻片上有兩個電阻體，但兩個電阻體所使用分開的兩上2腳銀層，也就是說有兩個銀層印刷
.jpg)
廣東升威電子是有25年搖桿電位器生產經驗的廠家，生產的搖桿電位器被廣泛應用于游戲手柄領域,產品通過環保品質認證,操作手感好,壽命長,品質穩定,找搖桿電位器廠家首選升威電子.
