旋轉編碼器全波與半波的關系
文章出處：m.98842.cn
編輯：升威電子
發表時間：2017-03-31
什么是旋轉編碼器的全波與半波呢?是指脈沖數與定位數的比例關系。
1.若脈沖數=定位數則稱為全波； 如12P2為全波；
2.若定位數=4X脈沖數則稱為半波。 12P5則為半波；
3.若為無定位產品則無所謂全波半波之分;
4.測試時需依實情將開關拔至相應檔位;
5.全波產品用半波檔測試則為一個定位數字變化2；2、4、6、8........
6.半波產品用全波檔測試則為二個定位數字變化1;
7.無定位產品測試時檔位可隨意，只是數字變化的速度會不一致。(一般用全波)
且看下圖說明

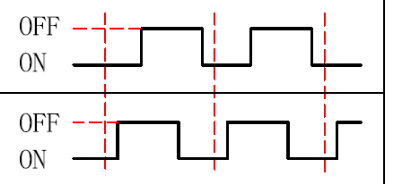

全波

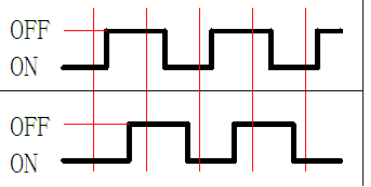

半波
虛線表示定位點。
半波一個定位在ON，一個在OFF，兩個定位一個周期。
全波每次定位均在OFF，一個定位一個周期。
