EC11編碼器參數及適合哪些產品?
.jpg)

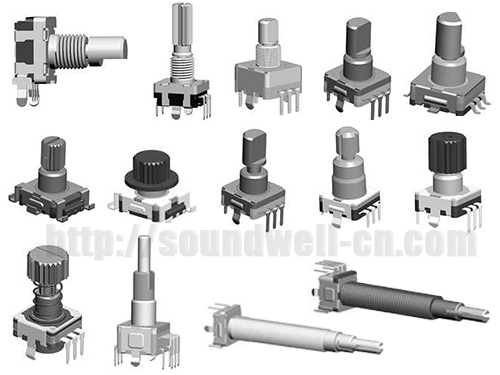

EC11編碼器為市場上較為常用的一款編碼開關,很多設計師都會用這個小小的編碼開關在他們的產品上,我們一起來了解下EC11編碼器的一些參數,看看您設計的產品是否也適合用呢?
EC11編碼器參數：
主要規格
外形尺寸：∮11mm
額定電壓: DC 5V；
定位數:16/20/30/32個；
脈沖數：8/15/16/20；
工作溫度：-40°C to 85°C；
旋轉壽命：30000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：20-200gf.cm
2、Number and position of detent定位點數及位置：16/20/30/32點定位
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：8/16/15/20個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approvalsheet",it's subject to the "Approval sheet".
EC11編碼器有12脈沖12定位,24脈沖24定位的高分辨率，同時可帶0.5mm按壓開關。
如需了解更多EC11編碼器參數,可點擊如下鏈接查看
EC11金屬軸增量型編碼器 http://m.98842.cn/EC11jinshuzhouxilie/173.html
EC11編碼器的應用較為廣泛，主要可分為以下幾大點：
1、DVD播放器、迷你組合間音響、CD、便攜式音響、監視器等影像音響設備的各種控制。
2、汽車導航器，汽車音響的電位計調節和菜單選擇。
3、音響混頻器、子樂器等控制用。
4、普通家用電器的各種調控器。
如需更一步了解EC11編碼器參數,可聯系我們提供詳細規格書.
找EC11編碼器廠家就找升威電子。
