步進電機用的中空磁電編碼器
有些客戶采購磁電編碼器是配合電機使用的，但有些電機的結構是實心的，那么這類的電機怎樣與磁電編碼器連接呢？
我們知道，步進電機一般不需要加編碼器，加編碼器會增加控制難度。加編碼器是為了防止步進電機丟步。步進電機是執行原件，編碼器屬于反饋系統，編碼器配合步進電機使用，用PLC控制其運行。按照原理來講是PLC發送脈沖指令給步進驅動器，驅動器給步進電機提供相應電流使其運行，當編碼器檢測到步進電機運行到需要到達的位置的時候會反饋信號給PLC，PLC安裝反饋的信號停止發送脈沖信號給步進驅動器，當步進電機沒有了電動源提供電流會立刻停止運行。市場上多數產品都是軸輸出或者半孔輸出的編碼器，一些特殊構造的電機無法安裝。
為了滿足廣大客戶的需求，廣東升威電子研發并生產了中空磁電編碼器。
中間的孔位直私可以改大小，如果您有任何需求，可聯系我們。
主要規格:外形尺寸：28/38/40/60 mm
額定功率：5～26Vcc,40mA；
響應時間：Max 1us
響應頻率：300KHz
輸出相位差：△T=0.25T±0.125T
工作溫度：-40℃～85℃；
產品特點：此款編碼器性能不易受塵埃和結露的影響；其結構簡單緊湊，無觸點、 長壽命、耐高低溫、抗振動、響應速度快。成本較低。
應用領域：該產品應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫 紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外此款編 碼器還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。

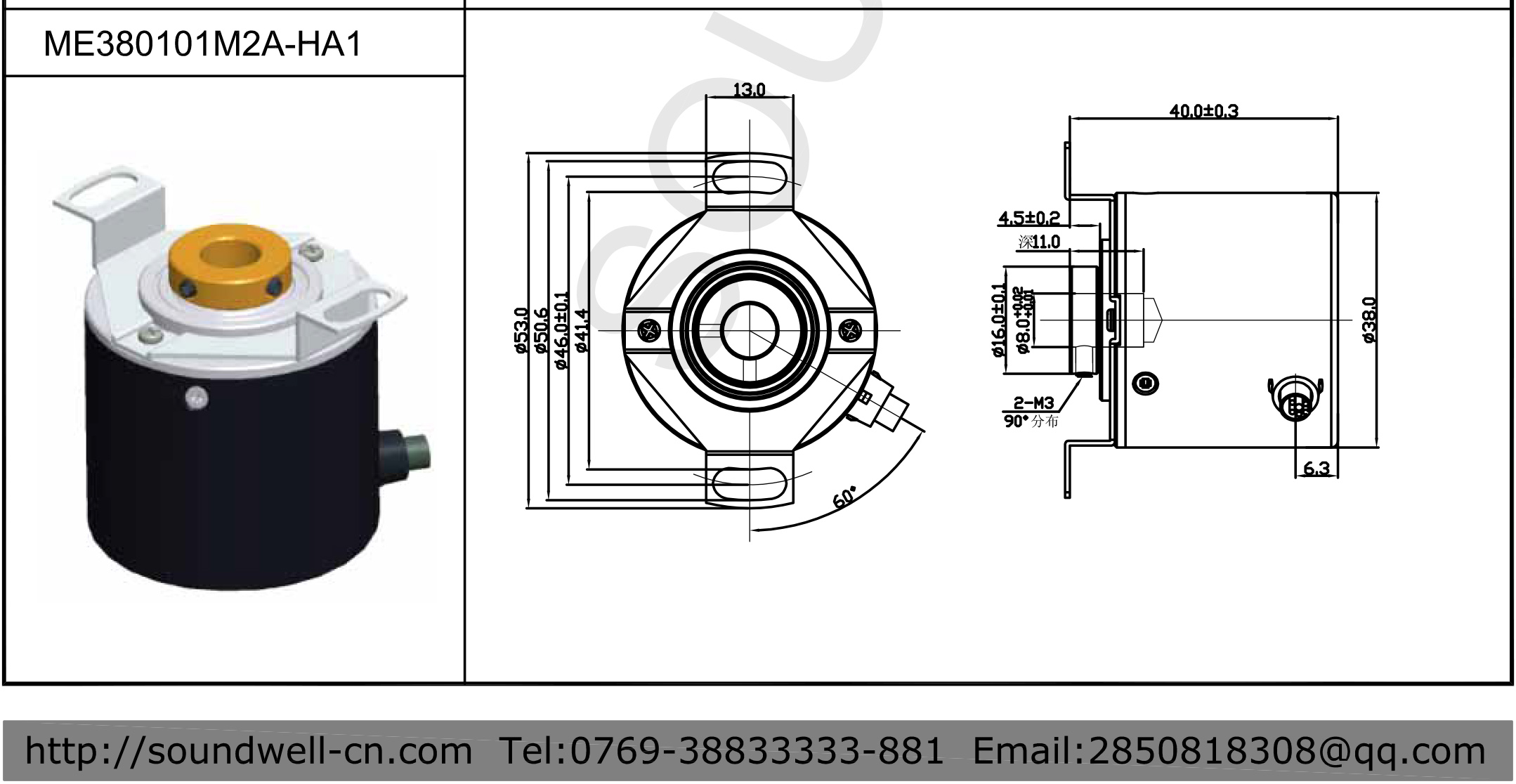

ME產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、Starting torque 啟動扭矩 ：1mN.m
2、Total ratational angle 全回轉角度：360°
3、 Inertia torque 慣性力矩：1x10-6 kg.m2
4、 Maximum speed 最大轉速：6000r/min
5、 Shaft load 軸負荷：徑向 radial direction: Max 50N，軸向 axial direction:Max 20N
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：Min 10 pulses
2、Phase difference 相位差：△T=0.25T±0.125T
3、Rating power 額定功率 ：5～26Vcc ，40mA；
4、Insulation resistance 絕緣阻抗：20M?
5、Dielectric voltage 耐電壓：1 Minute at AC 500V
6、Respond time 響應時間 ：Max 1us
7、Respond frequency 響應頻率：300kHz
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
廣東升威電子是專業生產磁電編碼器的廠家,可根據客戶的需求來定制尺寸精度等,如有任何需求可聯系我們.
