旋轉編碼器如何編程?
旋轉編碼器是用來測量轉速,角度,位移,距離的精密裝置,被廣泛應用于工控領域,也稱之為傳感器,有光電式旋轉編碼器和磁電式旋轉編碼器,關于旋轉編碼器的實際應用,如下技術人員分享的能量技術貼值得一學!
旋轉編碼器應用于角度定位或測量時，通常有A、B、Z三相輸出。A相和B相輸出占空比為50%的方波。編碼器每轉一周，A相和B相輸出固定數目的脈沖。當編碼器正向旋轉時，A相比B相超前四分之一個周期;當編碼器反向旋轉時，B相比A相超前四分之一個周期。A相和B相輸出方波的相位差為90°。編碼器每轉一周，Z相輸出一個脈沖。由于編碼器每轉一周，A相和B相輸出固定數目的脈沖，則A相或B相每輸出一個脈沖，表示編碼器旋轉了一個固定的角度。當Z相輸出一個脈沖時，表示編碼器旋轉了一周。因此旋轉編碼器可以測量角位移及位移方向。
我們通常用的是增量型編碼器，可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。
旋轉編碼器有5條引線，其中3條是脈沖輸出線，1條是COM端線，1條是電源線(OC門輸出型)。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接，A、B為相差90度的脈沖，Z相信號在編碼器旋轉一圈只有一個脈沖，通常用來做零點的依據，連接時要注意PLC輸入的響應時間。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地，提高抗干擾性。
編碼器-----------PLC
A，B，Z分別接入PLC的輸入點(按速計數器HSC的規定)
+24V------------+24V
COM--------------24V-----------COM

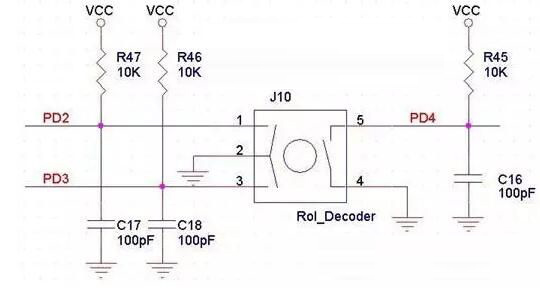

旋轉編碼器的應用電路為:
其中100pF的電容為去抖動的作用，但是軟件處理的時候最好還是加上軟件去抖動，以防止誤判。軟件去抖動最常用的就是延時和連續采樣多次。

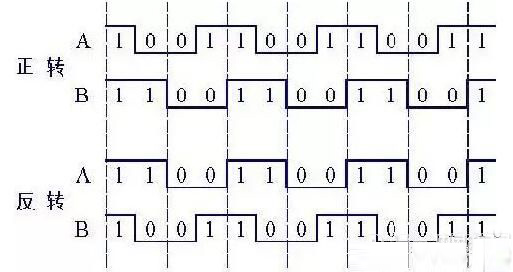

A和B輸出波形為
通過輸出波形圖可知每個運動周期的時序?yàn)?/p>
靜止?fàn)顟B(tài)為11或00,A異或B的結果為0(注1)
單片機可利用定時器中斷來檢測A和B的狀態，中斷時間在5~20ms之間均可。
當檢測到A^B=0時，表示為靜止?fàn)顟B(tài)，記下A和B的狀態。
當檢測到A^B=1時，表示有轉動，讀取AB的狀態，如果AB是從11到01或者是
從00到10則為正轉，反之如果AB是從11到10或者是從00到01則為反轉。
此方法比較簡單可靠，可以檢測轉動一格又可以檢測快速轉動。
注1:異或運算
異或的運算方法是一個二進制運算，C語言中用A^B表示A異或B：
1^1=0
0^0=0
1^0=1
0^1=1
兩者相等為0,不等為1.

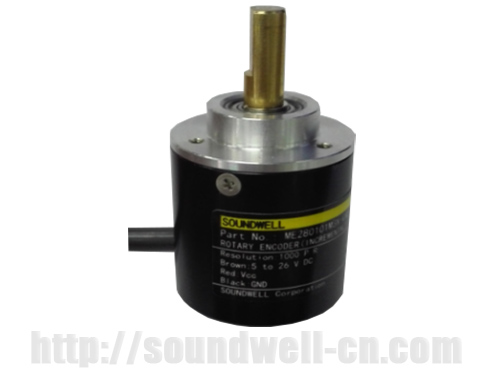

廣東升威電子專業生產旋轉編碼器27年,本司研發生產的磁電式編碼器可替換國外大部份品牌的旋轉編碼器,且性價比高于光電編碼器,此磁電編碼器性能不易受塵埃和結露的影響；其結構簡單緊湊，無觸點、長壽命、耐高低溫、抗振動、響應速度快、成本較低。本廠可接受客戶的定制,可按需定制旋轉編碼器的精度與尺寸,找磁電編碼器廠家就找升威電子.
