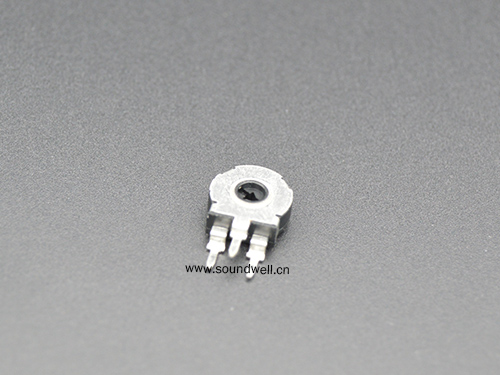

PT10西班牙電位器產品介紹

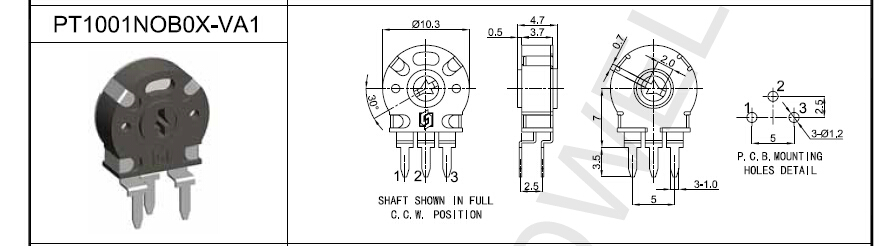

電位器型號：PT1001NOB0X-VA1
PT10西班牙電位器特點：產品體積小，為貫通軸型，節約整機空間。產品性能穩定，安裝方式有立式和臥式供選擇。
PT10西班牙電位器應用：收音機、電動工具、儀器儀表等
主要功能：調頻、調壓、調速等。
PT10西班牙電位器產品規格參數
主要規格: 外形尺寸：10.3mm
旋轉角度：240°±10°
旋轉力矩：10～100gf.cm
額定功率：0.15W
最高使用電壓：AC 50V/DC 20V；
工作溫度： －25℃ ～70℃；
旋轉壽命：10,000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：10~100gf.cm
2、Total Rotational Angle 旋轉角度：240°±10°
3、Shaft Stop Strength 止檔強度：≥0.5Kgf.cm
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.15W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Residual Resistance殘留電阻：≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 200V
7、Dielectric Voltage 耐電壓：1 Minute at AC 200V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

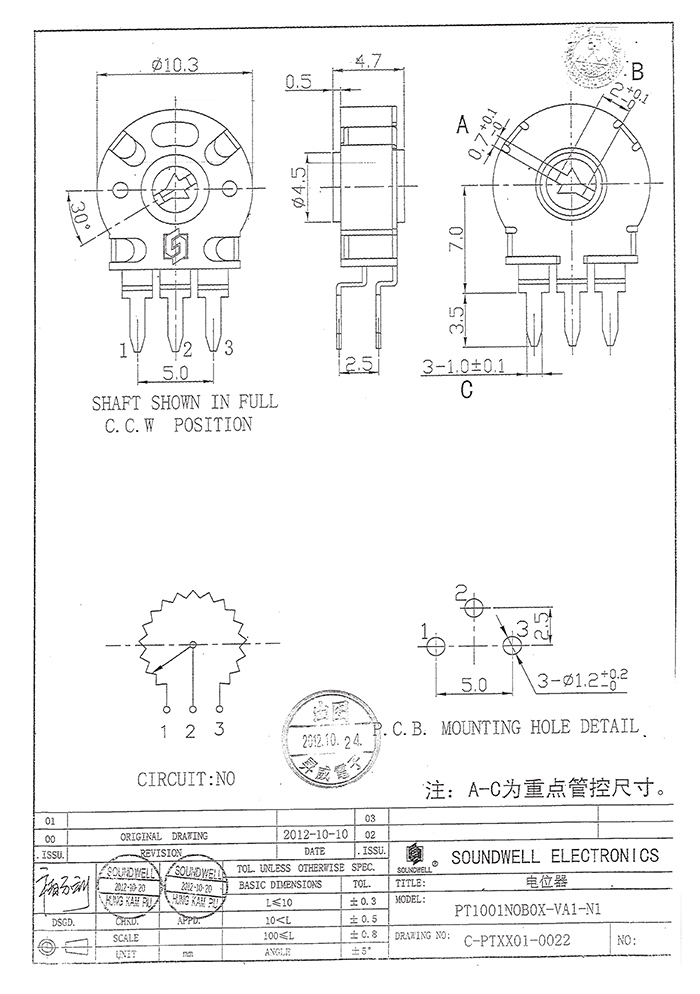

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如上PT10防塵電位器規格書僅供參考,電位器阻值,曲線可根據客戶需求來定制，如有不明可咨詢升威電子右側客服。
