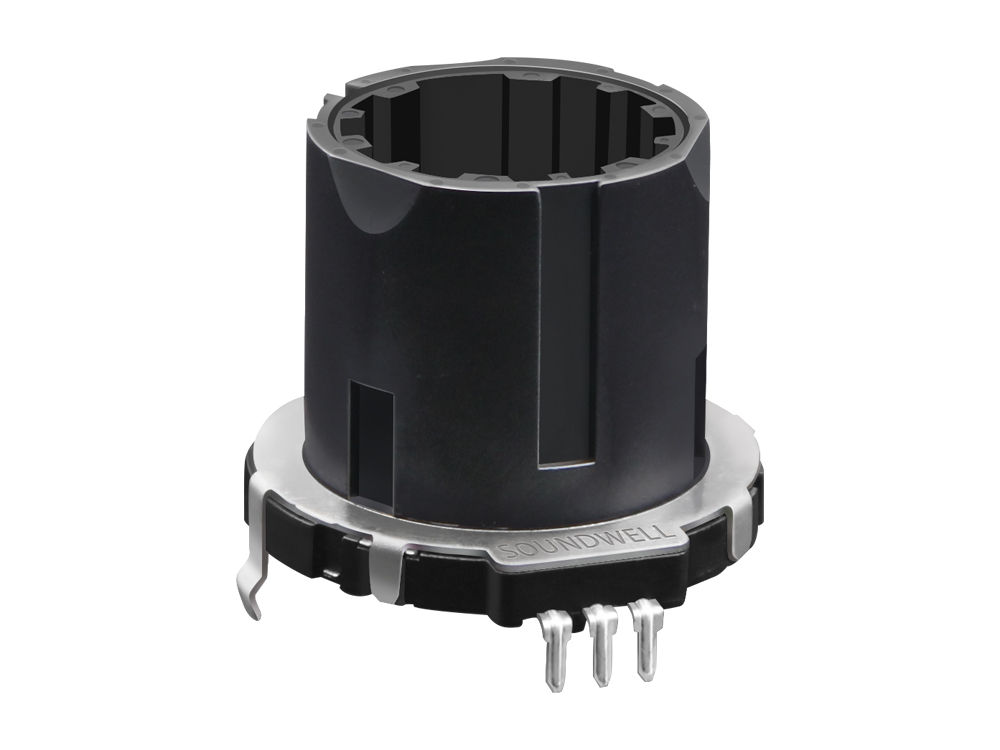

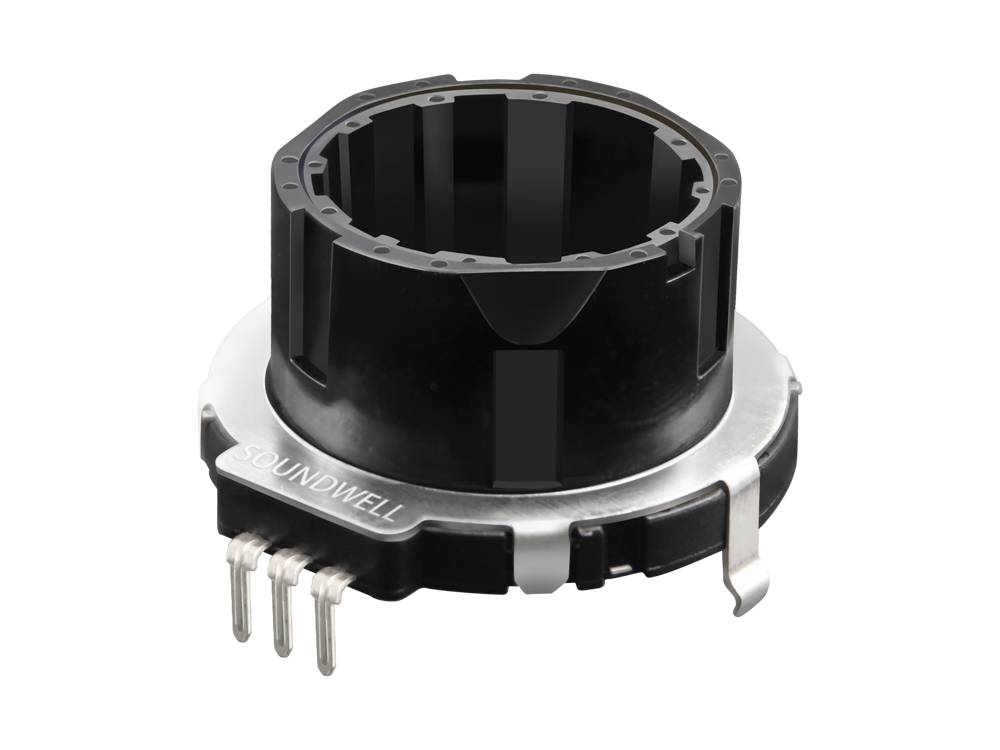

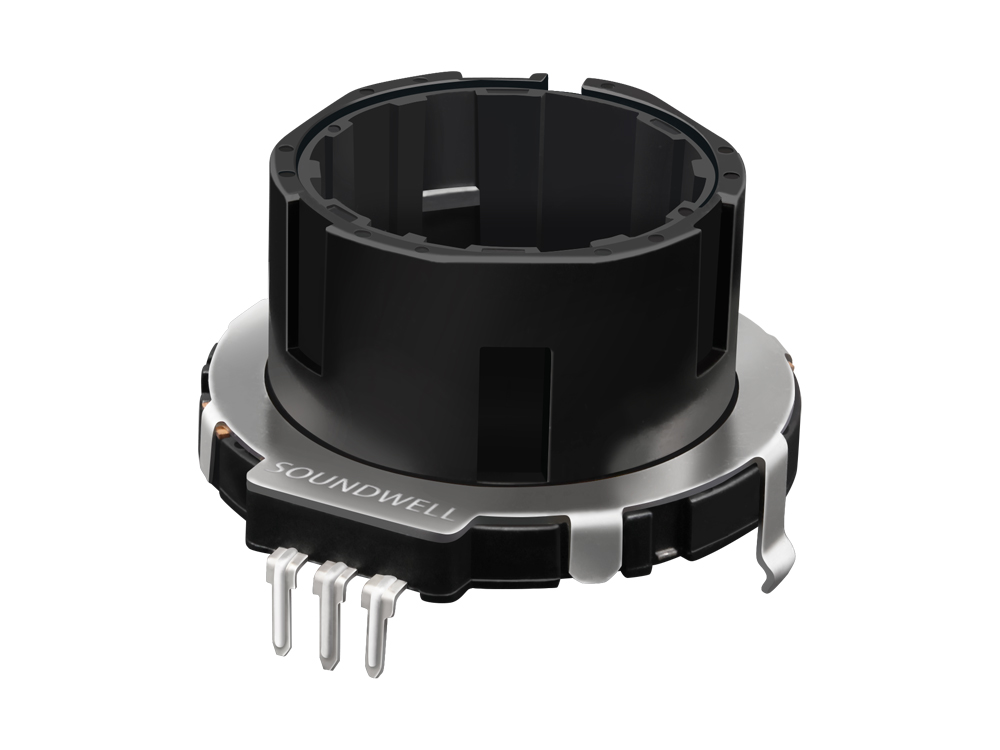

| 編碼器型號： | EC28 |
| 名稱： | EC28中空編碼器,EC28中空旋轉編碼器,EC28中空增量型編碼器 |

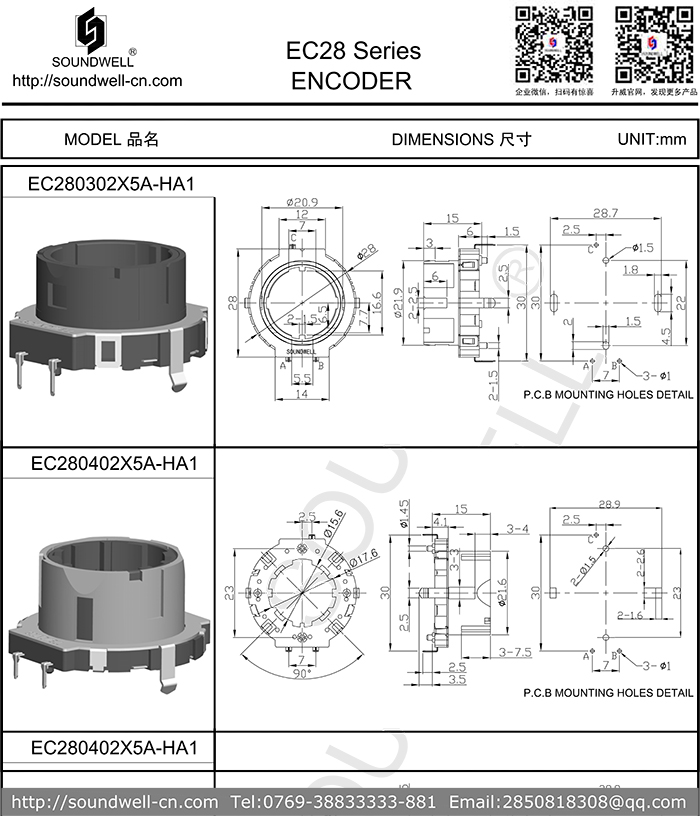

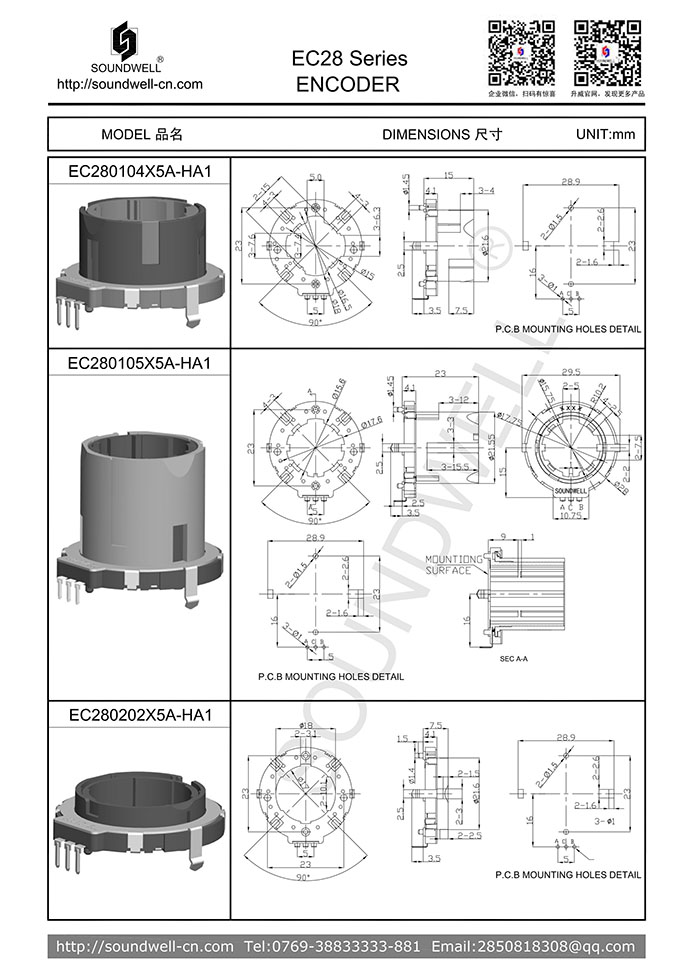

| 主要規格: | 外形尺寸：∮28mm 額定電壓: DC 10V； 定位數:18個或30個； 脈沖數：15或18； 工作溫度：-40°C to 85°C； 旋轉壽命： 50,000次以上 |
| 產品特點： | 本體厚度薄型化，長壽命， 有較好的操作手感，中空空間可附加按壓開關 機構。 |
| 應用領域： | 該產品適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設 備上，主要起到調節音量、調節溫度、調頻、功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：120±50gf.cm &180±70gf.cm
2、Number and position of detent定位點數及位置：18點定位（間隔角度 20°±3°）;30點定位（間隔角度 12°±3°）
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性

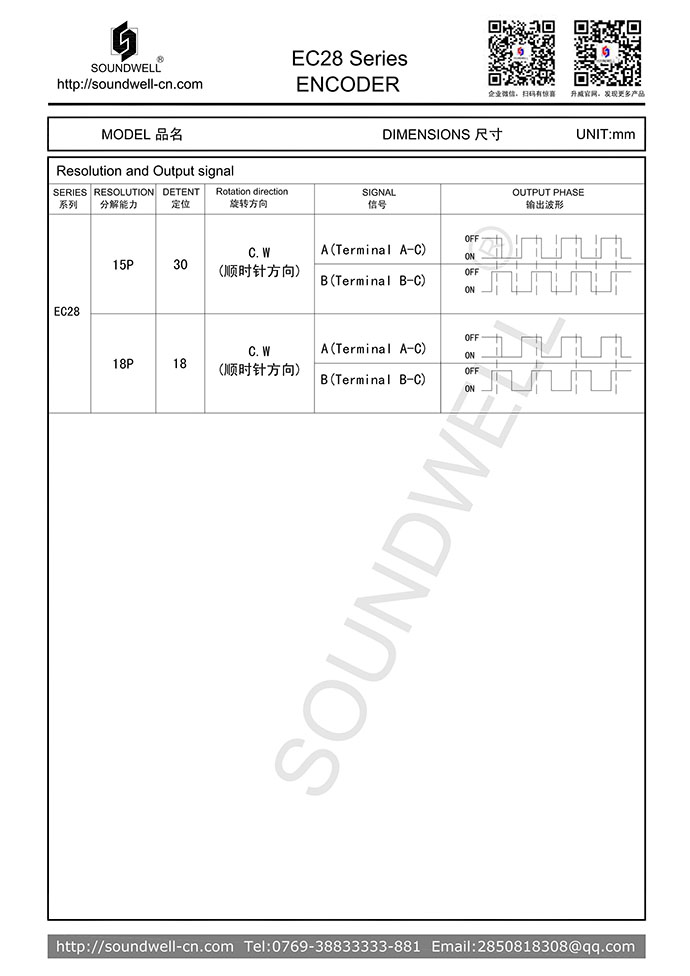

1、Resolution 分解能力 ：18個脈沖/360° & 15個脈沖/360°
2、Phase difference 相位差：≥5 ms
3、Rated voltage 額定電壓: DC 10V
4、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
.jpg)
廣東升威電子制品是編碼器行業標準制定單位,專業生產EC28中空編碼器,EC28中空旋轉編碼器,EC28中空增量型編碼器的中空編碼器廠家,如果貴司需要此款中空編碼器,需要詳細規格書,請聯系右側客服.
