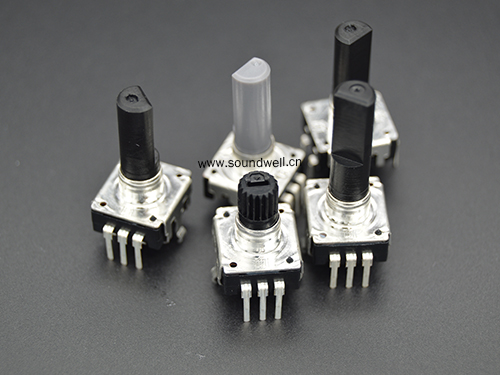

EC12帶開關編碼器產品介紹
編碼器型號：EC121101X2B-HA1
編碼器名稱：EC12帶開關編碼器
EC12帶開關編碼器特點：體積較小、密封性好、性能穩定，絕緣軸柄，可以帶按壓開關功能，有多種不同的規格可選擇。
EC12帶開關編碼器應用：汽車音響，汽車導航、調音臺、多媒體音響\功放，家用電器等
主要功能：調頻、調節音量、調節溫度 、功能選擇等。
EC12帶開關編碼器產品規格參數
主要規格:
外形尺寸：12.5mm
額定電壓: DC 5V；
定位數: 12/18/24/30個；
脈沖沖數:12/15/18；
工作溫度：-40°C to 85°C；
旋轉壽命：30000次以上；
開關壽命：20000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：30-200gf.cm
2、Number and position of detent 定位點數及位置：12/18/24/30 點定位
3、Switch circuit and number of pulse開關電路、接點數：?jiǎn)螛O單投（推ON）
4、Travel of switch 開關移動量：0.5 ±0.3 mm
5、Operating force of switch 開關作動力：450±200gf
6、Shaft wobble (mm p-p) 軸擺動 ：1.0 x L / 30mm p-p 以下(L:安裝長度).
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 12/15/18個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
2、Push operating life 按壓壽命：20,000 cycles Min

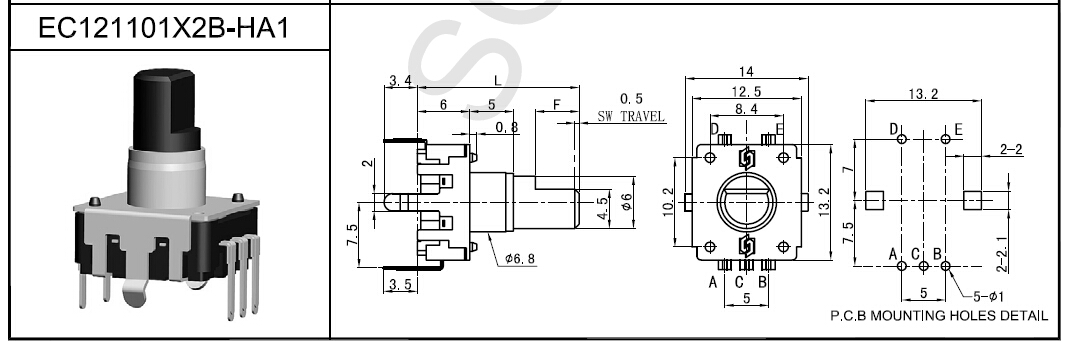

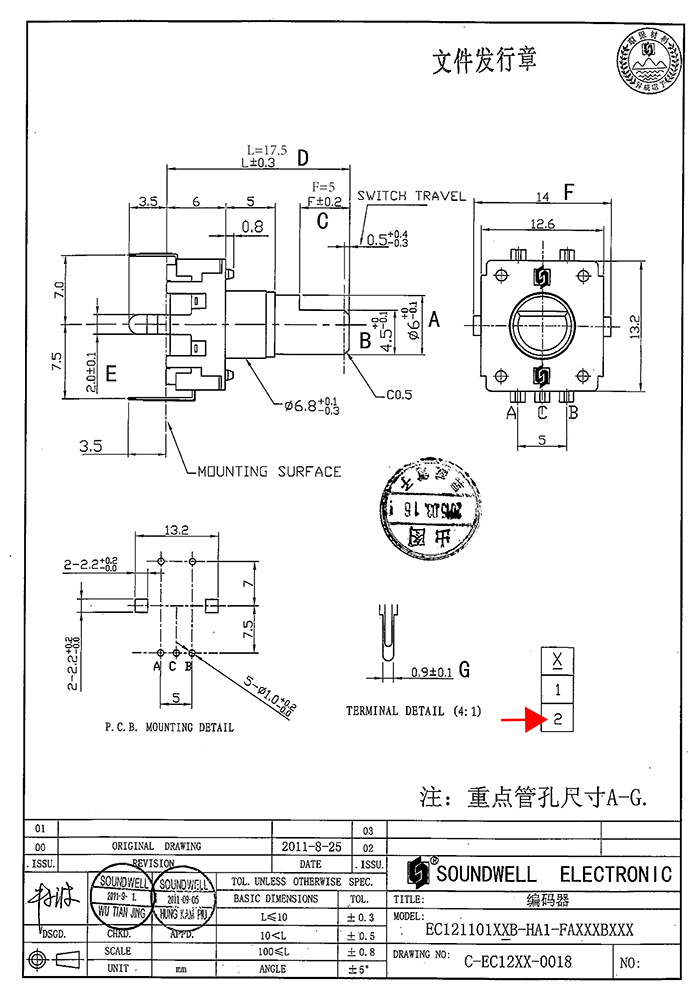

Note: In this catalog, if some parameters or drawings are different from the "Approval
sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準
EC12帶開關編碼器規格書可參考如上規格書，關于編碼器手柄型狀,手柄尺寸可根據客戶需求來選擇，如有不明，可咨詢升威電子右側客服！
