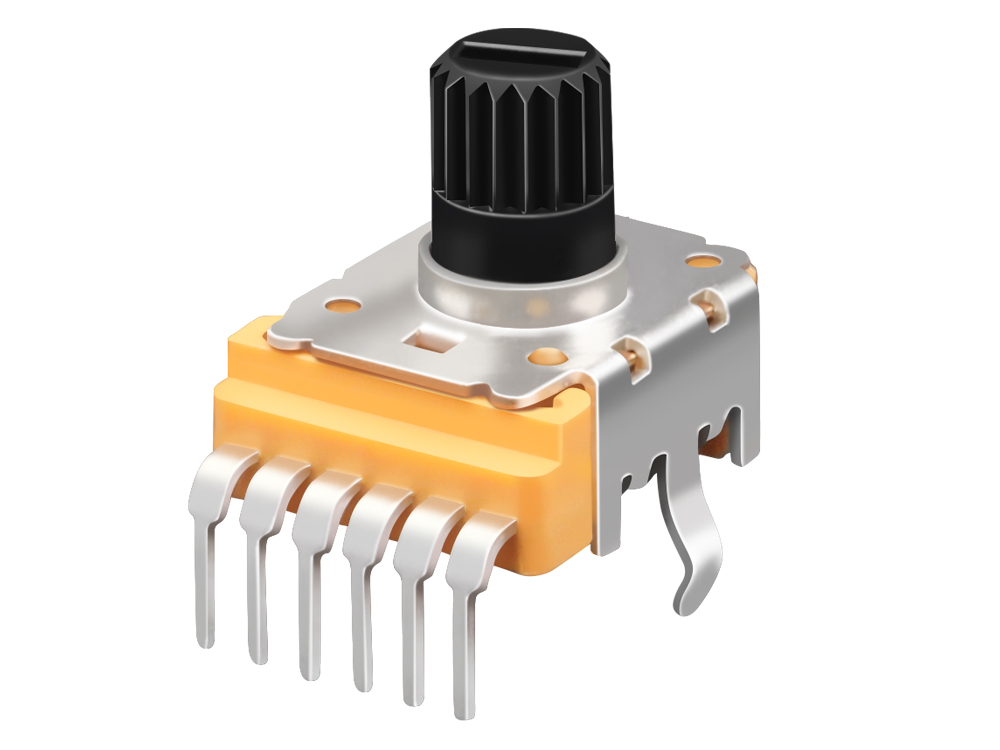

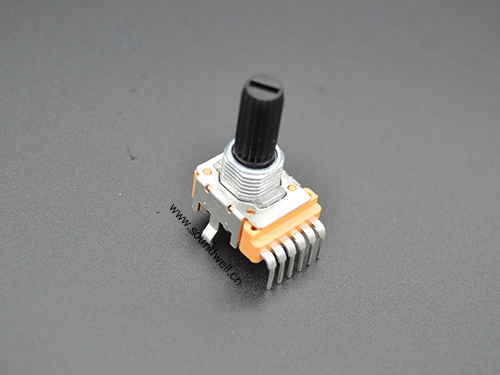

RA11可調電位器

系　列：RA11

規　格：請參考如下簡介

詳細規格書

RA11可調電位器產品介紹

電位器開關型號：RA1150GOEOD-HA1

RA11可調電位器特點：產品密封性好，耐焊性佳，旋轉手感柔和、順暢，性能穩定，軸心形狀及長度、安裝方式可以選擇，還可做帶定位。

RA11可調電位器應用：多煤體音響、功放、調音臺、家用電器等

主要功能：調節音量、調節平衡，調壓、調溫等

RA11可調電位器產品規格參數

主要規格: 外形尺寸：12mm
                旋轉角度：300°±10°
                額定功率：0.05W
                最高使用電壓：AC 50V/DC 20V；
                工作溫度：－10℃ ～70℃；
                旋轉壽命：10,000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Rotational Torque 旋轉力矩：20~100gf.cm
       2、Total Rotational Angle 旋轉角度：300°±10°
       3、Shaft Stop Strength 止檔強度：≥3.5Kgf.cm
       4、Shaft Wobble (mm p-p) 軸擺動：Within(0.7xL/20)mm p-p

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
       2、Resistance Taper 電阻特性曲線：A/B/C
       3、Rating Power 額定功率：0.05W
       4、Max. Operating Voltage 最大工作電壓：50V AC/20V DC
       5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
       6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
       7、Dielectric Voltage 耐電壓：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject   to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

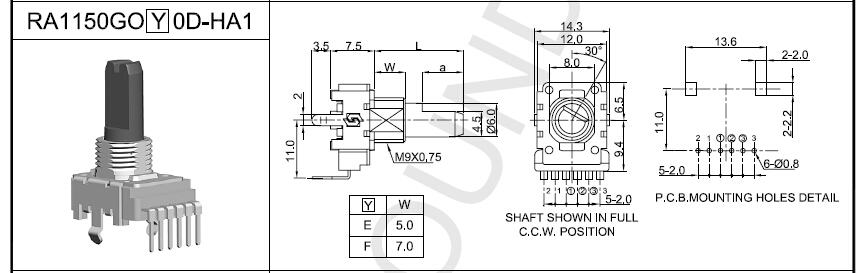

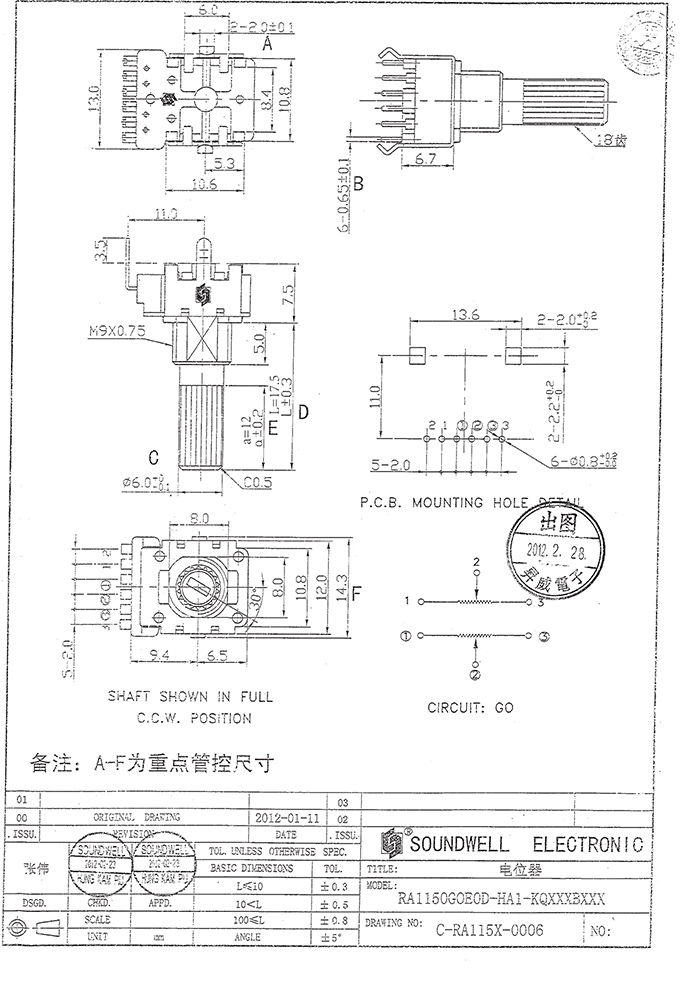

RA11電位器尺寸圖
